Tudo sobre bomba circuladora. Examinada á lupa !!!.

Quando falamos em bombas circuladoras temos como é evidente de diferenciar os dois principais tipos de bombas, que podem ser utilizados em sistemas do tipo aquecimento ou arrefecimento central aquecimento de águas sanitárias sistemas solares sistemas com caldeiras (gás, gasóleo, pellets, lenha,etc. ) ,bombas de calor, resistências elétricas, sistemas solares etc. Esses dois tipos de bombas são as bombas circuladoras (centrifugas) de rotor imerso e as bombas circuladoras (centrifugas de motor seco ou (rotor seco).

Bombas circuladoras (centrifugas) de rotor imerso.

Numa bomba circuladora de ”rotor imerso” ou também chamada muitas vezes de electrobomba de ”estator encamisado”, o fluido bombeado circula no interior do revestimento do rotor, arrefecendo o motor e lubrificando os casquilhos, por isso eu repito muitas vezes que as bombas circuladoras devem ser instaladas no retorno dos circuitos isto porque é o ponto mais frio do circuito .
 As bombas de rotor imerso são simples, estanques e o preço de compra é relativamente baixo relativamente ás bombas de motor seco. No entanto, com um tempo de vida comparativamente curto e uma eficiência energética baixa, o cálculo final não é necessariamente favorável.
Para além disso, as bombas de rotor imerso são sensíveis a resíduos no líquido da bomba e não conseguem trabalhar com meios agressivos, mas nos sistemas que abordamos aqui no blogue esse problema não se põe .

Vamos ver na imagem seguinte como é feita uma bomba deste tipo e quais as principais partes que a constituem.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .

Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem acima temos um esquema de uma bomba circuladora de rotor imerso desmontada com a identificação das partes principais que a constituem .

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem acima temos um corte de uma bomba circuladora de rotor imerso com a identificação das partes principais que a constituem .

Bomba circuladora de rotor imerso aplicada num circuito primário de uma caldeira de chão.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.)  de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Bomba circuladora dupla de rotor imerso aplicada num circuito primário de um sistema solar térmico de circulação forçada.

Bombas circuladoras (centrifugas) de motor seco ou (rotor seco).

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem acima temos um corte de uma bomba circuladora de motor seco com a identificação das partes principais que a constituem .

Bombas circuladoras de motor seco aplicadas na recirculação de circuitos de aquecimento central.

Bombas circuladoras de motor seco aplicadas na recirculação de coletor de aquecimento central.

Embora a sua função principal seja só uma, a de fazer circular fluidos, a bomba circuladora tem múltiplas aplicações em circuitos de aquecimento central e produção de A.Q.S. (Águas Quentes Sanitárias),sistemas solares, etc, como é de prever com as múltiplas aplicações vêm os múltiplos modelos e formas, tamanhos e potencias.

Vamos em primeiro lugar observar algumas das principais diferenças entre as bombas circuladoras.

Para alem da potencia e da tensão de funcionamento que são diferenças evidentes entre as bombas circuladoras vamos ver diferenças no aspeto físico e múltiplas aplicações de certas bombas circuladoras.

-Tipos de ligações.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Diferenças entre as bombas circuladoras:

 A primeira diferença entre as bombas circuladoras que vamos falar é o tipo de ligação á tubagem ( ligação hidráulica), da bomba ao circuito hidráulico, na entrada e saída da bomba .

Na imagem acima podemos ver  bombas circuladoras com diferentes tipos de ligações hidráulicas nas entradas e nas saídas das bombas.

 BOMBA (A) ligação roscada, de pequenos diâmetros como 1/2" (polegada)  e 3/4" (de polegada) da   entrada e saída da bomba, nestes casos é normal utilizar junções cónicas como as da imagem abaixo .

 Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
(A) - Junção cónica F*F (Com rosca fêmea dos dois lados) .
(B) - Junção cónica M*F (Com rosca fêmea de um lado e macho do outro).

 BOMBA (B) Ligação roscada para junção com junta (B1), para diâmetros intermédios, de roscas a partir de 1" (polegada). Algumas bombas já trazem este tipo de junções, na imagem abaixo podemos ver este tipo de junções .

Dica: Neste tipo de junções ao contrario das cónicas é necessário utilizar juntas .

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Junção para ligação de bombas circuladoras com junta de cartão ou neoprene.

BOMBA (C) Ligação flangeada (C1) utilizada em bombas de maiores dimensões muitas vezes com tubos soldados em vês de roscados como é mais utilizado para pequenos e médios diâmetros de tubagem. na imagem seguinte podemos ver exemplos de flanges .

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.)  de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Flanges para unir a tubagem á entrada e saída da bomba circuladora. Como se pode ver na imagem acima existe uma diversidade de furações e formatos cada uma tem a sua aplicação especifica.

Dica: As bombas circuladoras devem ser ligadas á tubagem com acessórios que sejam de desmontagem rápida e fácil do tipo junção com junta, junção cónica ou falange, isto porque são aparelhos susceptíveis de avariar e necessitam de manutenções regulares e por isso faz todo o sentido que sejam de desmontagem fácil.

Para além dos acessórios de desmontagem fácil, as bombas circuladoras devem ainda ser instaladas sempre entre válvulas de seccionamento, para na eventualidade de haver uma avaria ou mesmo uma manutenção, não ser necessário esvaziar o circuito para intervir na bomba, deve ainda principalmente nos sistemas domésticos retirar os manípulos ás válvulas porque o fecho acidental de uma das duas válvulas pode ter consequências muito graves para o sistema. Como é evidente temos que ter bom senso se por exemplo a bomba tiver uma válvula a 50cm não se vai por duas válvulas seguidas o objetivo é não esvaziar todo o circuito mas pode ser esvaziado parcialmente, é como já disse é uma questão de bom senso .

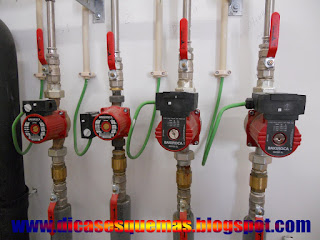

Na imagem a baixo podemos ver o exemplo de quatro bombas entre válvulas.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Bombas de recirculação de águas quentes sanitárias .

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
Nesta imagem podemos ver um exemplo, do que vos dizia acima, temos uma bomba circuladora  de um circuito secundário de  uma caldeira de chão, com uma válvula á saída da caldeira em seguida temos a bomba, seguida de dois metros de tubagem com uma válvula no depósito de água, não faz sentido estar a gastar dinheiro em mais uma válvula, logo a seguir á bomba, quando temos a válvula no depósito para seccionar o circuito só por causa de uma hipotética avaria da bomba quando avariar temos que despejar dois metros de tubagem é apenas essa a diferença .

Continuemos com os diferentes tipos de bombas que existem .

No tipo de sistemas que falamos aqui no blogue podemos utilizar dois tipos de bombas :
Bombas de rotor imerso e bombas de motor seco . Iremos mais á frente desenvolver este assunto para já continuemos a ver diferenças entre bombas de rotor imerso.

-Bomba dupla.
Tanto as bombas de rotor imerso como as bombas de motor seco estão disponíveis em versão dupla. Os circuladores em linha estão normalmente disponíveis em versões simples ou dupla também.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
As bombas circuladoras podem também aparecer com o aspeto das bombas da imagem acima, na imagem (A) temos uma bomba circuladora flangeada normal, na imagem (B) temos uma bomba flangeada dupla, isto para aumentar a sua potencia.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .

Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem a cima temos uma bomba dupla de motor seco.

Dica Histórica : Antigamente, as bombas duplas eram essencialmente utilizadas para assegurar a capacidade de reserva em caso de falha da bomba. Atualmente a versão dupla é mais utilizada para assegurar uma economia melhorada e um impacto ambiental mínimo, uma vez que a segunda bomba ativar-se-á apenas em carga máxima. As melhores bombas atuais raramente avariam, mas no caso de isso acontecer, a bomba de reserva já está instalada.

Fui descobrir uma foto antiga de um solar dos anos oitenta onde essa reserva era feita com duas bombas vejam a foto.

- Bombas circuladoras para águas sanitárias e bombas para aquecimento .

Podemos dividir neste ponto as bombas circuladoras em dois grupos, as bombas para águas sanitárias e as bombas para aquecimento central .

As diferenças entre elas são :
Bomba circuladora para águas sanitárias: Estas bombas estão em contacto direto com a água que consumimos, por isso as partes da bomba que estão em contacto direto com a água têm que ser feitos de materiais que não ponham em risco a nossa saúde, por isso estas bombas têm o corpo em latão ou bronze ou ainda aço inox (embora eu não as utilize há quem utilize estas bombas de inox para as águas sanitárias), o que  faz aumentar o seu preço mas também a sua durabilidade .
Bomba circuladora para aquecimento: Estas bombas são as utilizadas em circuitos fechados, de aquecimento central, circuitos primários de sistemas solares, circuitos secundários de caldeiras, etc .
Não estão em contacto direto com a água que consumimos e por isso os materiais utilizados na sua fabricação não são tão nobres, na maior parte dos casos é utilizado o ferro fundido, para o corpo da bomba é um material menos resistente do que o latão ou o bronze ou mesmo o inox mas também é muito mais barato o que faz baixar o seu preço.
Na imagem abaixo podemos ver os três tipos de bombas acima referidos.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
(A) Bomba com o corpo em latão, indicada para águas sanitárias, (para consumo).
(B) Bomba com o corpo em ferro fundido, indicada para aquecimento e circuitos primários pressiorizados de aquecimento de águas ( não pode estar em contacto com a água que vai para o consumo).
(c) Bomba com o corpo em aço inoxidável utilizada tanto em circuitos de aquecimento como de águas sanitárias pelo facto do seu preço não ser tão elevado quanto o da bomba com corpo em latão e bronze eu pessoalmente prefiro as bombas de latão e bronze para águas sanitárias, mas há quem use as de inox para as águas sanitárias.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
Estes dois tipos de bomba são feitos também para as grandes dimensões como é evidente e por isso na imagem acima temos uma imagem disso mesmo com bombas flangeadas.

(A) Bomba flangeada com o corpo em latão, indicada para águas sanitárias, (para consumo).
(B) Bomba flangeada com o corpo em ferro fundido, indicada para aquecimento ( não pode estar em contacto com a água que vai para o consumo)

-Regras básicas para a instalação e bom funcionamento de uma bomba circuladora .

Existem certas regras básicas para a instalação de uma bomba circuladora de rotor imerso  que sendo respeitadas vão fazer com que o seu funcionamento seja o desejado, vamos agora observar cada uma dessas regras.

1º Regra
Posição de funcionamento .
O eixo do motor deve estar sempre na horizontal quer a bomba seja instalada na vertical ou na horizontal.

Dica: Muita gente sabe que é assim que se instala uma bomba circuladora, mas pouca gente sabe porquê . A instalação do eixo da bomba na horizontal, deve-se ao facto de o motor ser lubrificado pelo fluido bombeado pela bomba e a instalação vertical pode resultar numa
lubrificação insuficiente.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
O eixo do motor da bomba circuladora tem que ser sempre instalado na horizontal como na imagem acima .

Antes de passarmos á imagem seguinte vejamos a segunda regra :

2º Regra
Alinhamento .
A bomba circuladora deve ser instalada em linha com a tubagem, e como vimos acima entre válvulas de seccionamento.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .

Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem acima temos três exemplos possíveis de como instalar uma bomba circuladora, dois excelentes e um terceiro aceitável, considerando que as setas azuis simbolizam as tubagens e o respetivo sentido do fluido, temos em (A) uma bomba na horizontal com a caixa das ligações elétricas para cima também na horizontal com o cabo a sair para a lateral e o eixo do motor na horizontal, sem duvida OK. Na imagem (B) a bomba circuladora na vertical  com a caixa das ligações elétricas  também na vertical com o cabo a sair para baixo e o eixo do motor na horizontal OK sem duvida também . Na imagem (C) igual á (B) mas com o cabo a sair para cima está correto.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .

Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?

Na imagem acima temos um exemplo de como não instalar uma bomba circuladora nestes casos o eixo não está na horizontal mas sim na vertical (A) eixo do motor da bomba virado para cima,  (B) eixo do motor da bomba virado para baixo

3º Regra

Ligações elétricas.

Quando a bomba é instalada na horizontal a caixa das ligações elétricas não pode ficar virada para baixo (nunca pode).

PORQUÊ?

Porque se houver uma fuga de fluido na bomba esse fluido vai ter tendencia a descer e se a caixa estiver virada para baixo vai descer para a caixa podendo provocar um curto circuito e danificar a bomba.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
Na imagem acima vemos a maneira correta e incorreta de instalar a bomba circuladora.

Resumindo :

ENTÃO:   A bomba circuladora deve ser instalada na horizontal ou na vertical mas sempre com o eixo do motor na horizontal e nunca com a caixa das ligações elétricas para baixo..

(como está representado na figura acima ).

4º Regra
Sentido do fluido.
Respeitar o sentido de fluxo indicado na própria bomba normalmente representado com uma seta e fazer coincidir o sentido da circulação da bomba com o sentido da circulação do circuito.

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
Na imagem acima podemos ver a marca do sentido da circulação de uma bomba circuladora. Em praticamente todas as bombas existe uma seta como esta a indicar o sentido.

5º Regra
Implantação no circuito.

Instala-se na parte mais baixa (possível) do circuito hidráulico e com a caixa das ligações elétricas acessível.
É importante que para aceder á caixa de ligações elétricas da bomba não seja necessário retirar a bomba circuladora do circuito, deve conseguir-se retirar a tampa e ver as ligações elétricas bem como efetuar uma possível reparação sem ter que retirar a bomba do circuito .

Caixa de ligações das bombas circuladoras

Observemos agora o interior da caixa de ligações elétricas de uma bomba circuladora

Bomba circuladora para sistemas solares térmicos e aquecimento de águas sanitárias e central (A.Q.S.) de rotor imerso e motor seco .
Bomba circuladora  ou bomba de circulação (recirculação ou re-circuladora, circulador )  O que é, para que serve, como  se instala (montagem, instalação e reparação) e como é feita ?
Caixa de ligações de uma bomba circuladora.

DICAS PARA COMPRAR UMA BOMBA CIRCULADORA

Como escolher uma bomba circuladora adequada ao meu sistema?

Dica 1: Atenção à temperatura limite de funcionamento da bomba. Verificar qual a temperatura máxima de funcionamento do sistema e escolher uma bomba que possa aguentar uma temperatura superior à temperatura máxima do sistema.

Dica 2: Ter em atenção se a bomba é para águas sanitárias ou para aquecimento central.
Águas sanitárias corpo em latão ou bronze.
Aquecimento central corpo em ferro fundido ou aço inox.

Dica 3: Se a bomba circuladora four para substituir uma bomba circuladora avariada comprar uma bomba com as mesmas características

DICAS PARA COMPRAR BOMBA NOVA

Escolha bombas com base no caudal necessário e na perda de carga.

Quando utilizar bombas de velocidade controlada, selecione sempre uma bomba onde o ponto de funcionamento esteja o mais próximo possível do ponto de melhor rendimento. Estão muitas vezes disponíveis diversas alternativas e um bom princípio básico é escolher uma bomba dentro de ± 10 % ponto de rendimento máximo. Quando utilizar uma bomba de velocidade controlada, o ponto de funcionamento deve estar sempre dentro de 10 % ponto de rendimento máximo.
Isto serve para assegurar uma secção de passagem grande o sufi ciente para utilizar quando regular a bomba. Não utilize bombas de dimensão excessiva – a troca de calor é quase a mesma, mas as bombas consomem muito mais energia .
Em sistemas de aquecimento, as consequências da avaria da bomba são um clima interior menos confortável. Por isso, em edifícios grandes, recomenda-se que se utilizem várias bombas em vez de uma só para assegurar uma reserva e um determinado nível de conforto, mesmo que uma bomba avarie. Uma das bombas é capaz de lidar com o caudal total e a outra serve como reserva. Ou o caudal total é tratado por várias bombas que só funcionam com rendimento máximo quando necessário.

DICAS PARA SUBSTITUIR UMA BOMBA

O ruído do tubo/velocidade da água ou a ausência de movimento do fluido pode indicar que as bombas instaladas precisam de ser substituídas. Pergunte sempre se o edifício foi modificado ou renovado desde a instalação da bomba antiga. Por exemplo, podem ter sido instaladas janelas novas com melhor isolamento.
Se for o caso, o requisito de calor é inferior e pode utilizar-se uma bomba mais pequena e de consumo energético mais baixo.
A tecnologia do motor evoluiu, proporcionando o caudal necessário com um consumo energético mais baixo. Estão disponíveis guias de substituição completos em catálogos e na Internet e em breve também teremos um aqui no blogue.

 Para evitar entupimento de uma bomba circuladora, este tipo de bomba deve utilizar-se pelo menos de duas em duas semanas.

CASO JÁ SEJA TARDE VEJA COMO DESENCRAVAR UMA BOMBA CIRCULADORA:

Como desencravar uma bomba circuladora ( de circulação ) de rotor imerso do tipo das bombas utilizadas no aquecimento central sistemas solares e circuitos pressiorizados de caldeiras, recuperadores, bombas de calor, etc.
Com a ajuda de uma chave de fendas retirar o pequeno tampão no centro da parte frontal da bomba circuladora, como na imagem acima, não tenham medo podem sair algumas gotas de água mas não vai sair muita água .

Como desencravar uma bomba circuladora ( de circulação ) de rotor imerso do tipo das bombas utilizadas no aquecimento central sistemas solares e circuitos pressiorizados de caldeiras, recuperadores, bombas de calor, etc.
Como podem ver na imagem acima por trás do tampão  está um parafuso, este é o parafuso de desencravamento da bomba circuladora  , se repararem bem na imagem está a correr um fio de água da bomba circuladora, esta é a água que pode correr na sua bomba também o circuito em que esta bomba está inserido está a 2 bar .

Como reparar, desencravar uma bomba circuladora ( de circulação ) de rotor imerso do tipo das bombas utilizadas no aquecimento central sistemas solares e circuitos pressiorizados de caldeiras, recuperadores, bombas de calor, etc.
Novamente com a ajuda de uma chave de fendas têm que rodar este parafuso até ele rodar sem esforço praticamente nenhum ( tem que ficar solto).
Depois de o parafuso estar solto, voltem a apertar bem o tampão no mesmo sitio de onde o retiraram e ponham a bomba novamente em funcionamento.

Já está

Continua....
